    Productdetails:

    Plaats van herkomst: China
    Merknaam: Wangtong
    Certificering: ISO9001
    Modelnummer: Qsfp-100g-LR4

    Betalen & Verzenden Algemene voorwaarden:

    Min. bestelaantal: 1 stuk
    Prijs: negotiable
    Verpakking Details: 10pc/box
    Levertijd: 5-10 dagen op ordequantitities
    Betalingscondities: L/C, T/T, Western Union, Paypal
    Levering vermogen: 10000pcs/month
    Contact nu
    Gedetailleerde productomschrijving
    Naam van het product: Qsfp-100g-ER4 gegevenssnelheid: 100G
    Transmissieafstand: 10KM Toepassing: Het Netwerk van FTTH FTTB FTTX
    Voedingvoltage: 3.3V golflengte: 1270-1330nm
    Hoog licht:

    multimode sfp zendontvanger

    ,

    sfp tweerichtingszendontvanger

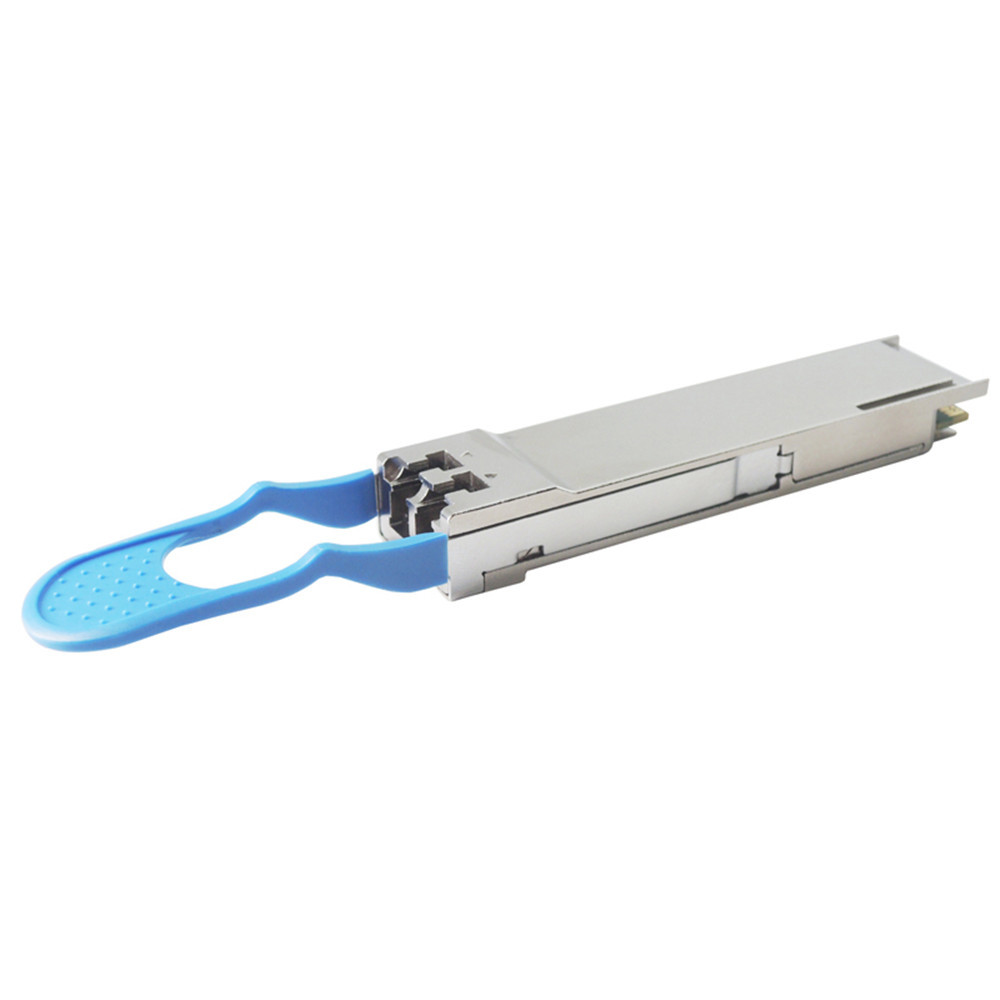

       100Gb/s QSFP28 LR4 10km Optische Ontvanger Volgzame RoHS







    Beschrijving



    100G QSFP28 LR4 de optische ontvanger integreert ontvangen weg op één module. Ontvanger vier stegen van optische gegevensstromen demultiplexed optisch door geïntegreerde optische demultiplexer. Elke gegevensstoom wordt teruggekregen door een van SPELDfotodetector en transimpedance versterker, retimed en aan een outputbestuurder doorgegeven. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie, en periodieke interface met 2 draden.







    Eigenschap







    • Enige LC-vergaarbak optische interface
    • Enige +3.3V-voeding
    • Heet-pluggable de vormfactor van QSFP28 MSA
    • 4x25G elektro Periodieke Interface
    • Volgzaam met 4x28G (cei-28g-VSR)
    • AC koppeling van CML-signalen
    •  Ontvanger: 4x25Gb/s SPELD ROSA
    •  Lage Maximum machtsdissipatie (: 3W)
    • Gebouwd in digitale kenmerkende functie
    • De werkende waaier van de gevaltemperatuur: 0℃ aan 70℃
    • Volgzaam met 100GBASE-LR4
    • I2C communicatie Interface



    Toepassing





    • 100GBASE-LR4
    • Infiniband QDR en Ddr verbindt onderling
    • de verbindingen van 100G Datacom

    Normen

    • Volgzaam met IEEE 802.3ba
    • Volgzaam met de hardwarespecificaties van QSFP28 MSA
    • Volgzaam met RoHS



    Parameter



    Absolute Maximumclassificaties



    Parameter Symbool Min. Max. Eenheid Nota
    Leveringsvoltage Vcc -0.5 3.6 V
    Opslagtemperatuur TS -40 85 °C
    Relatieve Vochtigheid Relatieve vochtigheid 0 85 %
    De Drempel van de Rxschade, per Steeg PRdmg 5.5   dBm



    Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.



    Geadviseerde Exploitatievoorwaarden





    Parameter Symbool Min. Type Max. Eenheid Nota
    Datasnelheid DR.   103.1   Gb/s
    Leveringsvoltage Vcc 3.14 3.3 3.47 V
    Leveringsstroom Icc     0,9 A
    Werkende Gevaltemperaturen. Tc 0   70 °C



    Elektrokenmerken (Hoogste =0~70℃, Vcc=3.14~3.47V)

    (Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)



    Parameter Symbool Min Type Maximum Eenheid Nota's
    Ontvanger
    Signalerend tarief per steeg DRPL 25.78125 ± 100 p.p.m. Gb/s
    De differentiële schommeling van de gegevensoutput Vout, pp 400   800 mV
    Oogbreedte Ew 0,57     UI
    Verticale oogsluiting       5.5 dB
    Het differentiële verlies van de outputterugkeer (min) RLd (F)

    9.5 – 0.37f, 0.01≤f<8>

    4.75 – 7.4log10 (f/14), 8 ≤f<19>



    dB

    Het gemeenschappelijke aan differentiële verlies van de wijze conver- sion terugkeer (min)



    RLdc (F)

    22-20 (f/25.78), 0.01≤f<12>

    15-6 (f/25.78), 12.89≤f<19>



    dB
    Differentiële beëindigingswanverhouding Tm     10 %
    Overgangstijd, 20% aan 80% RT, Tf 12     ps










    Optische Kenmerken (Hoogste =0~70℃, Vcc=3.14~3.47V)



    (Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)



    Parameter Symbool Eenheid Min Type Maximum Nota's
    Ontvanger
    Ontvang Tarief voor Elke Steeg   Gb/s 25.78125 ±100 p.p.m. 1
    De Waaier van de vier Steeggolflengte λ1 NM 1294.53 1295.56 1296.59
    λ2 1299.02 1300.05 1301.09
    λ3 1303.54 1304.58 1305.63
    λ4 1308.09 1309.14 1310.19
    De overbelasting voerde Optische Macht in Pmax dBm 5.5

    Het gemiddelde ontvangt Macht voor elk

    Steeg

    Speld dBm -10.6   4.5 2,4
    Ontvangersgevoeligheid (OMA) per steeg Psens1 dBm     -10.6
    Beklemtoonde Gevoeligheid (OMA) per steeg Psens2 dBm     -6.8 3
    Terugkeerverlies RL dB -26
    Frequentie van de ontvangers de Elektro3db hogere scheiding, per steeg   GHz     31
    Los DE-beweert Pd dBm     -11.6
    Los beweert Pa dBm -23.6
    Verlieshysterese Pd-pa dBm   2





    Het opdracht geven van tot Informatie



    Beschrijving
    Ontvanger 10km, 0~70℃ van QSFP28 LR4, met Digitale Kenmerkende Monitor
